鋼絲繩生產(chǎn)工藝中低溫鋼絲拉拔化成劑的開(kāi)發(fā)

作者： admin 編輯： admin 來(lái)源：admin 發(fā)布日期：2022-08-12 14:57

信息摘要：

夏明舉1 沈宗燕2 1.沈陽(yáng)帕卡瀨精有限總公司；2.寶鋼特鋼長(zhǎng)材有限公司摘要：當(dāng)前，磷化技術(shù)領(lǐng)域的研究方向主要是圍繞提高質(zhì)量、減少環(huán)境污染、節(jié)省能源進(jìn)行。客戶要求，為降低能

夏明舉1 沈宗燕2
1.沈陽(yáng)帕卡瀨精有限總公司；2.寶鋼特鋼長(zhǎng)材有限公司
摘要：當(dāng)前，磷化技術(shù)領(lǐng)域的研究方向主要是圍繞提高質(zhì)量、減少環(huán)境污染、節(jié)省能源進(jìn)行。客戶要求，為降低能耗，把化成劑的溫度降低到50～55℃，考察其磷化膜膜重通過(guò)實(shí)驗(yàn)可知，用和搭配比現(xiàn)場(chǎng)使用的搭配效果較好，基本能滿足現(xiàn)場(chǎng)使用要求，特別是化成劑的使用溫度可降低到65℃左右。
關(guān)鍵詞：磷化處理技術(shù)；低溫磷化；提高質(zhì)量；減少環(huán)境污染；節(jié)省能源
        磷化膜用作鋼鐵的防腐蝕保護(hù)膜，最早應(yīng)用于工業(yè)生產(chǎn)。在近一個(gè)世紀(jì)磷化處理技術(shù)積累了豐富的經(jīng)驗(yàn)，有了許多重大的發(fā)現(xiàn)。廣泛應(yīng)用于防蝕技術(shù)，金屬冷變形加工工業(yè)。這個(gè)時(shí)期磷化處理技術(shù)重要改進(jìn)主要有：低溫磷化、各種控制磷化膜膜重的方法、連續(xù)鋼帶高速磷化。當(dāng)前，磷化技術(shù)領(lǐng)域的研究方向主要是圍繞提高質(zhì)量、減少環(huán)境污染、節(jié)省能源進(jìn)行。客戶要求，為降低能耗，把化成劑的溫度降低到50～55℃，考察其磷化膜膜重。我們這次主要針對(duì)鋼絲繩公司的生產(chǎn)設(shè)備和工藝，開(kāi)發(fā)中低溫鋼絲拉拔化成劑。
        1實(shí)驗(yàn)的必要性
        根據(jù)鋼絲繩公司的生產(chǎn)工藝，通過(guò)用公司產(chǎn)品表調(diào)劑、化成劑和現(xiàn)場(chǎng)使用產(chǎn)品進(jìn)行平行對(duì)比實(shí)驗(yàn)，在實(shí)驗(yàn)結(jié)果達(dá)到相同效果的同時(shí)，降低化成劑的使用溫度，以滿足客戶的需要。
        2實(shí)驗(yàn)方案
        2.1實(shí)驗(yàn)工藝及步驟
        本實(shí)驗(yàn)用表調(diào)劑、化成劑和現(xiàn)場(chǎng)使用產(chǎn)品表調(diào)劑、化成劑進(jìn)行平行對(duì)比實(shí)驗(yàn)。根據(jù)鋼絲繩公司的生產(chǎn)工藝，由于磷化的生產(chǎn)線有三條，其線長(zhǎng)和線速均不同，因此，實(shí)驗(yàn)時(shí)要從三個(gè)不同時(shí)間段19s、42s、60s進(jìn)行實(shí)驗(yàn)分析，并對(duì)該公司提供的鋼絲進(jìn)行磷化處理，最后對(duì)磷化膜進(jìn)行皮膜分析。
        2.2磷化皮膜分析
        用化學(xué)退膜法對(duì)磷化膜重進(jìn)行分析、用掃描電鏡對(duì)皮膜的結(jié)晶狀態(tài)進(jìn)行分析。實(shí)驗(yàn)按照“SPIS-T-003”、“SPIS-T-007”、“SPIS-T-020”、“SPIS-T-032”企業(yè)標(biāo)準(zhǔn)執(zhí)行。
        3實(shí)驗(yàn)內(nèi)容及結(jié)果
        3.1膜重實(shí)驗(yàn)
        膜重計(jì)算公式：W =（W1－W2）× 10000 / A

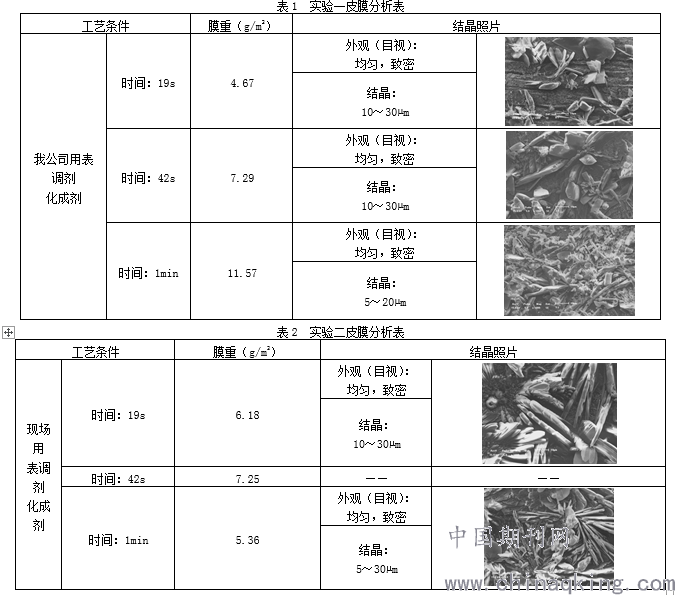

        3.2皮膜分析
        皮膜分析見(jiàn)下表：

         3.3膜重曲線圖
        根據(jù)實(shí)驗(yàn)數(shù)據(jù)做膜重曲線圖。

圖1 膜重曲線圖               圖2 膜重曲線圖
        根據(jù)以上膜重、結(jié)晶照片及曲線圖可知：用和做出的磷化膜膜重較之要好；其結(jié)晶照片相對(duì)均勻、致密。現(xiàn)由于磷化時(shí)間較短，實(shí)驗(yàn)數(shù)據(jù)不是很穩(wěn)定，以下主要針對(duì)產(chǎn)品重復(fù)做幾組實(shí)驗(yàn)，取其平均值。
        3.4重復(fù)以上實(shí)驗(yàn)并做曲線圖
        4實(shí)驗(yàn)結(jié)論
        4.1用和搭配，做出的磷化膜膜重和磷化膜結(jié)晶致密度都較之搭配好，在成本基本不變的同時(shí)，化成劑使用溫度可降低到65℃左右；
        4.2磷化時(shí)間為19s時(shí)的磷化膜重較低；
        4.3根據(jù)曲線圖可知，隨著磷化時(shí)間的延長(zhǎng)，磷化膜越好，磷化膜重越重。
        綜上所述：通過(guò)以上實(shí)驗(yàn)可知，用和搭配比現(xiàn)場(chǎng)使用的搭配效果較好，基本能滿足現(xiàn)場(chǎng)使用要求，特別是化成劑的使用溫度可降低到65℃左右。配方一在磷化溫度為55℃，時(shí)間為42秒時(shí)，磷化膜膜重可達(dá)到5.8g/m2；配方二在磷化溫度為55℃，時(shí)間為19秒時(shí)，磷化膜重可達(dá)到5.37g/m2。因此，在生產(chǎn)現(xiàn)場(chǎng)應(yīng)用時(shí)，可根據(jù)不同生產(chǎn)線應(yīng)用不同的配方，這樣均可達(dá)到使用要求。

本文標(biāo)簽

本網(wǎng)站內(nèi)容由昌源鋼繩小編整理、編輯、發(fā)布。如您轉(zhuǎn)載時(shí)，請(qǐng)帶上本文標(biāo)題與鏈接，昌源鋼繩感謝您的支持，我們會(huì)一如既往提供高質(zhì)量鋼絲繩產(chǎn)品與優(yōu)質(zhì)的技術(shù)指導(dǎo)服務(wù)，昌源鋼繩感謝有您相伴！
標(biāo)題：鋼絲繩生產(chǎn)工藝中低溫鋼絲拉拔化成劑的開(kāi)發(fā) 鏈接：/changjianwenti/1017.html

【相關(guān)推薦】
