電梯鋼絲繩疲勞斷裂原因分析
作者： admin 編輯： admin 來源：admin 發布日期：2022-08-08 14:02
信息摘要：
孫利劍 江蘇省特種設備安全監督檢驗研究院連云港分院 江蘇省連云港市 222000 摘要：電梯鋼絲繩是電梯重要的安全裝置，它能夠讓轎廂安全的提升和下落，發揮著無可替代的安全保障作
孫利劍
江蘇省特種設備安全監督檢驗研究院連云港分院 江蘇省連云港市 222000
摘要：電梯鋼絲繩是電梯重要的安全裝置，它能夠讓轎廂安全的提升和下落，發揮著無可替代的安全保障作用。由于電梯鋼絲繩斷絲扭結的原因復雜多樣化，造成其問題的因素繁多，我們不僅要加強對電梯的鋼絲繩檢查、維護和保養，更要按照國家質監總局規定嚴格進行安裝監督檢驗和定期檢驗，確保電梯安全高效運行。
關鍵詞：電梯；鋼絲繩；疲勞斷裂
引言：電梯作為涉及人身安全的特種設備，其安全附件特別是鋼絲繩由于頻繁使用，會出現不同程度的腐蝕、磨損、斷絲等現象，嚴重影響電梯的安全使用。電梯鋼絲繩是一種撓性構件，它具有強度高、自重輕、彈性好、工作平穩可靠、承載能力強以及在高速工作條件下運行無噪聲等優點。然而，電梯鋼絲繩作為一種工程承載構件，所處的工作環境十分惡劣，在使用一段時間后，必然會發生斷絲、磨損、銹蝕甚至驟斷等現象，使其內部結構性能發生變化，其損傷程度和承載能力關系到電梯的性能穩定和乘客的人身安全。由于它的很多缺陷存在于內部，無法僅憑外觀就能作出準確判定。因此，能否準確地檢測出鋼絲繩的缺陷，并作出判定分析，已成為電梯鋼絲繩檢測的關鍵。
一、發現問題

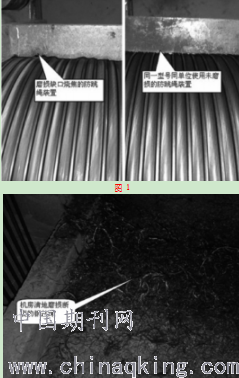

作為特種設備檢測機構的檢驗員，需要經常到電梯設備現場進行年檢，一次在福州市某花園廣場檢驗時發現該電梯始終作為載貨電梯頻繁使用，大量運載寫字樓內的辦公裝修材料等。在限速器-安全鉗聯動試驗正常完成后，檢驗人員注意到機房曳引機下大量鋼絲聚集鋪成厚厚的地毯狀（見圖2），機房地板甚至制動器彈簧到處都有飛濺的鋼絲。金屬的防跳繩裝置出現多處缺口（見圖1），有燒焦痕跡。導向輪軸承損壞，轎頂反繩輪上方由導向輪引下的鋼絲繩中有兩根纏繞并為一根。
圖2
二、問題原因
直接原因：乘客電梯作為貨梯長期運載辦公裝修材料、企業貨物等。而運行13年的電梯曳引鋼絲繩張力不均，電梯在載貨過程中，異物掉落井道與鋼絲繩發生碰撞而纏繞，致使鋼絲繩從繩槽脫出，被金屬防跳繩裝置阻擋，與該裝置以2.0m/s速度進行摩擦。致使金屬防跳繩裝置與鋼絲繩中抽出的單股高速摩擦燒焦缺口、曳引鋼絲繩大量斷絲斷股，兩根扭結成一根。在檢驗人員發現問題嚴重性而責令使用單位立即停止使用的情況下，維保公司及使用單位仍未引起重視，并一再要求同意其繼續使用，聲稱如不能繼續裝載貨物會造成其物業公司經濟損失。
間接原因：（1）該梯采用復繞2:1曳引結構，對安裝方法及技術要求較高，曳引輪的作用中心點應與轎廂反繩輪、導向輪及對重反繩輪的作用中心點相對應，并始終保持不變。而該梯由于導向輪軸向松動以及主機位置的移位，造成導向輪繩槽與曳引輪繩槽位置偏差。在電梯運行過程中，致使鋼絲繩出現與繩槽咬邊和爬高，造成鋼絲繩與防跳繩裝置嚴重摩擦；（2）鋼絲繩繩股捻制方向與鋼絲繩在繩槽中運行方向相反，鋼絲繩在繩槽中打滑與繩槽發生摩擦而咬邊。曳引輪及導向輪磨損嚴重，由半圓切口槽磨損成半圓槽；（3）電梯曳引鋼絲繩使用13年，鋼絲繩伸長，張力不均，使曳引鋼絲繩在碰撞摩擦后跳槽；（4）維保工作不到位。以致曳引鋼絲繩嚴重?cái)喙衫p繞仍未發現，使有嚴重安全隱患的電梯帶病運行。
三、修復及預防措施
(1)更換鋼絲繩。（2）更換導向輪軸承，調整導向輪位置。（3）更換曳引輪。（4）更換部件后進行曳引能力等試驗進行調試。（5）對超載保護裝置進行進一步校驗。（6）對使用人員、安全管理人員進行培訓。
今后應注意的事項：（1）在電梯安裝監檢時，應特別注意對復繞2:1曳引形式電梯的曳引輪、轎廂及對重反繩輪、導向輪及其鋼絲繩纏繞的安裝過程進行監檢，因其安裝質量對電梯今后的安全運行、鋼絲繩磨損等有很大的決定作用，且不易調整。
(2)因部分維保公司對所維保的設備狀況不熟悉。檢驗人員應特別加強對由非電梯制造公司委托的維保單位，特別是市場占有量較少的維保單位，所維保電梯的檢驗。
(3)電梯維護人員應加強巡視維保力度，對自行維護電梯的相關業務知識進行培訓，對于安全部件導致的電梯故障應徹底消除，并進行必要的記錄。
(4)使用單位特種設備設備管理人員須加強培訓，提高安全意識和管理水平，同時對設備使用人員的相關安全常識進行教育。
結束語：電梯作為現代高層建筑中不可或缺的重要組成部分，給人民的生活起居帶來了極大的方便，但電梯作為機械運輸工具就有其一定的危險性，那么如何保證電梯安全，使其更有效的為大家服務，越來越成為我們大家共同關注的問題。其中電梯中的鋼絲繩作為電梯安全運行過程中最重要的部件之一，尤為受到關注。我們在電梯檢驗過程中經常發現的電梯鋼絲繩斷絲及扭結現象，針對現象進行詳細分析，找出真正原因并提出修復及預防策略，力求降低電梯安全事故，讓特種設備特別安全。
參考文獻：
［1］李娟，吳劍勇，田華，等．港口門機用鋼絲繩斷裂原因分析［J］．金屬熱處理，2015，40(增刊):29－33．
［2］楊金艷，肖良辰．高碳鋼盤條脆斷原因分析［J］．金屬熱處理，2013，38(4):124－125．
［3］肖永清．起重鋼絲繩的失效分析與安全使用［J］．金屬制品，2010，36(6):63－67．
［4］胡燕平，馮先玉．繩卡使用不當引起的鋼絲繩疲勞斷裂［J］．礦山機械，2002(5):38－40．
［5］尹濤，呂英臣，尹萬全．港口用鋼絲繩斷裂失效分析［J］．金屬制品，2008，201(2):20－25．
